Армирование пластиковых окон

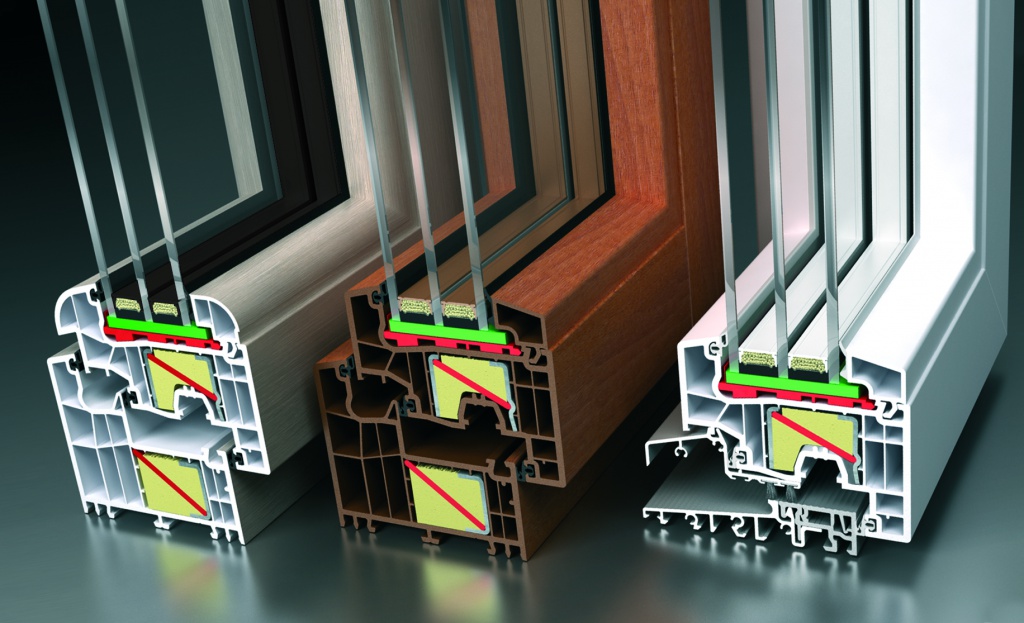

Пластик, используемый в изготовлении окон, мягче дерева, поэтому в отличие от него нуждается в усилении. Для этого в конструкцию внедряется армирующий профиль или усилительный вкладыш. Он устанавливается внутрь пластиковой рамы в основную большую камеру. Такая же технология используется при остеклении павильонов, изготовлении витражей, производстве дверей.

Для чего нужно армирование?

Армированные окна хорошо сопротивляются ветровым нагрузкам и не деформируются при температурном расширении. Армирование исключает образование щелей от постоянных ветровых нагрузок, через которые может с шумом сквозить воздух. Регулярные перепады температуры также значительно сказываются на состоянии рамных конструкций. Без армирования летом профиль бы расширялся и препятствовал закрыванию-открыванию окна, а зимой сужался, что приводило бы к продуванию. Тестирование пластиковых окон проводится уже со вставленными усилительными вкладышами.

Требования к армированию по ГОСТ

Согласно ГОСТ 30674-99 все оконные блоки без исключений должны изготавливаться с применением усилительных металлических вкладышей. Оконный профиль должен отвечать стандартам ГОСТ, чтобы быть допущенным к монтажу.

Толщина армирования пластикового окна по ГОСТу не может падать ниже 1,2мм. Часть производителей предпочитает отходить от этого стандарта и указывать толщину элемента в 0,7мм, что существенно сказывается на технологических характеристиках и износоустойчивости конструкции.

Форма и толщина стенок армирования накладывает ограничения на размер створки. Пропорции между размерами окна и характеристиками стальной вставки прописываются в технической документации, на основании которой впоследствии изготавливаются изделия.

Армирование должно устанавливаться просто вручную без помощи специальных приспособлений. Если материал туго заходит во внутреннюю камеру, это может обернуться растяжением/разрывом ПВХ-стенок окна, особенно под воздействием температур.

Для пластиковых профилей белого цвета, которые не относятся к импостам и не имеют длины выше 70 см, ГОСТ делает послабление – на таких участках устанавливать армирование не обязательно. Ситуация меняется, когда речь идет о цветных, морозостойких или специальных пластиковых профилях, в этом случае техническая документация может закреплять обязательное армирование всех участков, независимо от их размеров.

Дополнительные требования ГОСТ:

• толщина усиливающей вставки не должна быть менее 1,2 мм для обычных профилей и 1,5 мм для морозостойких;
• расстояние от края профиля до вставки не должно быть меньше 10-30 см;
• если вес стеклопакетов больше 60кг, необходимо использование вкладышей, приторцованных под углом 45 градусов;
• армирование выполняется с использованием стальных вкладышей, которые должны быть защищены цинковым покрытием толщиной не менее 9 мкм;
• в пределах одного пластикового профиля усилительная вставка должна быть цельной, стыковка или разрывы не допускаются.
• вкладыши крепятся при помощи двух шурупов.

Альтернативы металлопрокату

Армирование в пластиковых профилях имеет ряд недостатков, основной – высокая потеря тепла. Металл отводит тепло из помещения на улицу, что уменьшает теплоизоляционность окон. Технологи работают над исправлением этого недостатка и снабжают пластиковые окна термовставками с более удачными свойствами, например, из стекло-композитных материалов, которые отдают тепло с меньшей охотой.

Компания REHAU планирует в будущем отказаться от металла в своих ПВХ-окнах. Он будет заменен на усилители из фиброволоконного материала RAU-FIPRO, которые хорошо показали себя в лабораториях, и уже выведены на рынок – производитель выпустил экспериментальную оконную систему Рехау GENEO с ними. Такая система позволяет сэкономить до 76% энергии, что сказывается как на затратах на отопление, так и на общем экологическом влиянии на планету. В ближайшее время вставки из металлопроката могут полностью исчезнуть из пластиковых профилей.

Как изготавливается армированный профиль

Армирование пластиковых окон изготавливается с применением прокатного стана, электромеханических ножниц, приемного устройства и другого специального оборудования. Толщина стального проката, который по ГОСТу должен использоваться в качественном профиле, составляет 1,2 мм. Толщина слоя оцинковки по ГОСТу должна быть не меньше 8 мкм. ГОСТ также регламентирует тип стали, которую допустимо использовать в конструкции ― СТ2 или СТ3.

Размер металлического профиля должен соответствовать размеру центральной камеры пластикового профиля. Он должен входить туда легко, без применения дополнительной силы. В противном случае окна потеряют свои эксплуатационные свойства, прописанные в ГОСТ и технической документации на изготовление изделия.

Армированная конструкция как правило универсальная и создается по размерам и толщине, указанным в ГОСТ, однако для некоторых марок пластиковых окон требуются свои размеры и форма. Форма создается методом холодной гибки на профилегибочном оборудовании.

Виды армированного профиля

ГОСТ не регламентирует, какой вид армирования является обязательным ― каждый производитель выбирает удачную конструкцию самостоятельно.

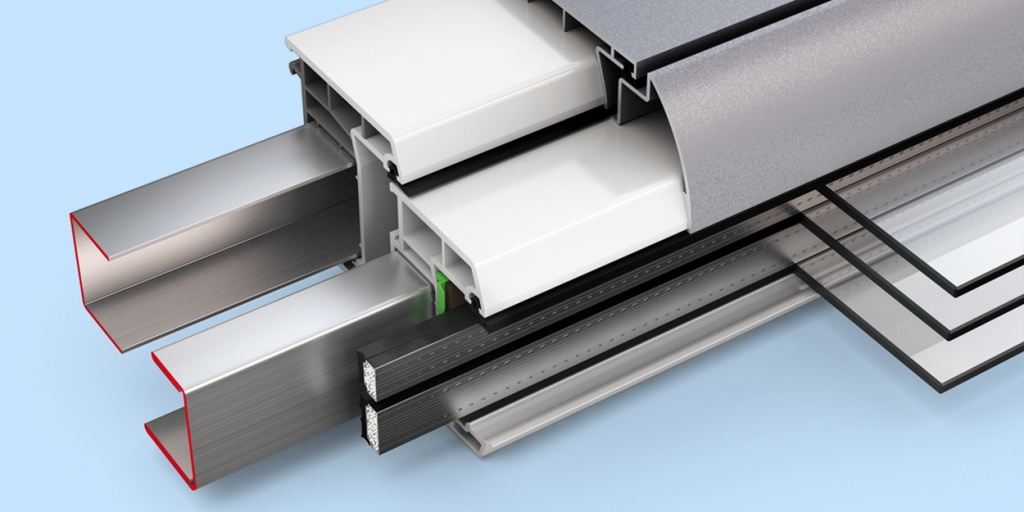

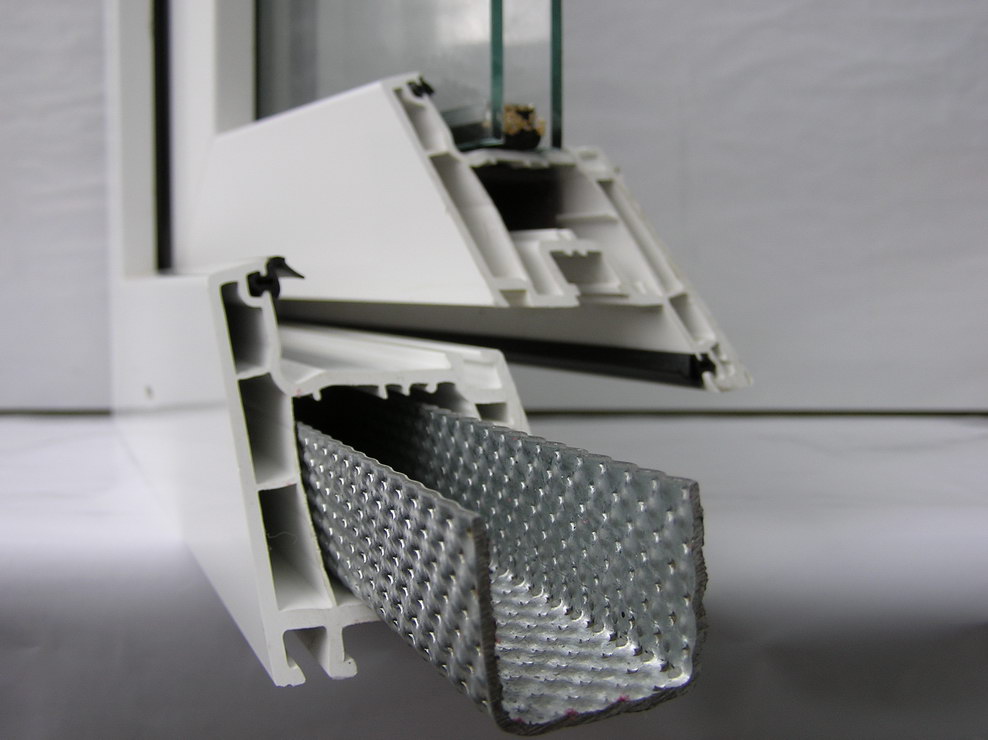

В основном используются два вида армирования:

• О-образное;
• U-образное.

Варианты армирующих профилей у ведущих производителей

1. Немецкая марка KBE разработала 4 вида профилей ― 58, 70, 76, 88мм. У них может различаться толщина металлопроката и форма профиля. В одной конструкции чаще всего используется и O-образный, и U-образный профиль.
2. Schuco выпускает в дополнение к окнам пластиковые двери. В конструкции также O-образный и U-образный профиль, толщина металлопроката ― 1,5 мм.
3. VEKA на 2018 год выпускает 7 линеек окон + двери, все отличаются размером камер, шириной, дизайном. Металлический усилитель выполнен в виде замкнутого контура.
4. Rehau применяет в своих изделиях профили толщиной от 1,2 до 2мм и сейчас усиленно работает над альтернативными системами армирования, которые описывались выше.
5. Plafen использует стандартный усилительный вкладыш, но размеры варьируются от линейки к линейке (на данный момент их пять). Толщина стенок здесь соответствует ГОСТу ― 1,5 мм.
6. Weltplast выбирает для своих пластиковых окон замкнутый контур. Толщина в диапазоне 1,2-1,5мм, проходит по ГОСТ и обеспечивает стандартный уровень изоляции, характерный для окон пластиковых конструкций среднего класса.
7. Thussen не отдает предпочтения U-образной или O-образной форме и использует оба варианта армирования. Толщина стенок варьируется от линейки к линейке, может составлять как 1,5мм, так и 2мм. Чем больше толщина, тем лучше ― окна более прочные и теплые.
8. Salamander использует в производстве стандартные критерии ГОСТ, выбирает стенки профиля на 1,5 и 2мм.
9. Deceuninck использует несколько размеров армирования, при этом толщина стенки стального металлопроката для каждого размера одна и та же ― добротные 1,5 мм.

Производители пластиковых конструкций выбирают профили в зависимости от ценового сегмента, на который они ориентируются, цены производителя, сложности доставки, предложений дистрибьютора. Как правило у каждого производителя есть 3-4 варианта на выбор, которые он может предложить клиенту.
